バスモニター、グループモニター、ETSバスアクティビティモニター

バス上のKNXテレグラムの記録、表示、分析と送信、およびコンピュータからのグループアドレス値の読み取りまたは送信のための、ETSには3つのツールがあります:

• バス・モニター
• ETSバスアクティビティモニター
• グループ・モニター

グループモニターとバスモニターは非常によく似ていますが、グループモニターには2つの追加の機能があります(下表を参照)。

両方のモニターで、まず(上部のツールバーにある)正しいバス インターフェイスが選択されていることを確認する必要があります。 接続の設定または変更は、オフラインモードでのみ可能です。つまり、記録がまだ開始されていない場合です。

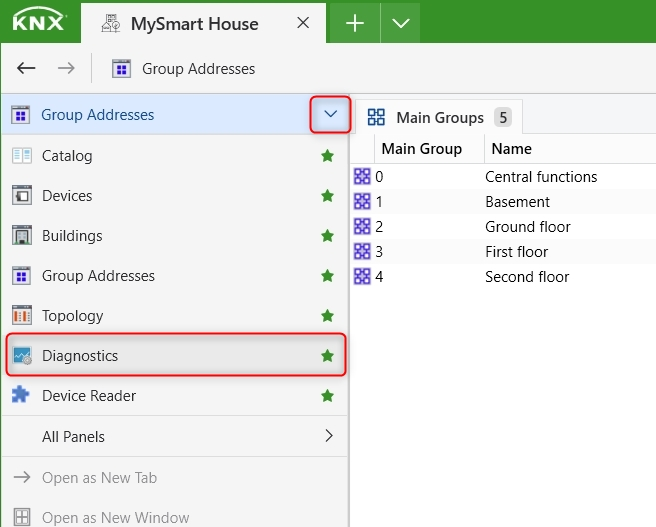

いずれかのモニターを開始するには パネルの種類を '診断' に変更するか、パネルセレクターをクリックして '診断' パネルを選択します。

バス・モニター

すべてのランタイム・バス・テレグラムの記録と分析には、バスモニターが必要です。 バスモニターで記録を行う場合、バスへのアクセスがバスモニターによって独占されます。 つまり、バスモニターの記録中に、個別アドレスの確認、ラインスキャンの実施やプログラミングモードのデバイス検索をすることができません。

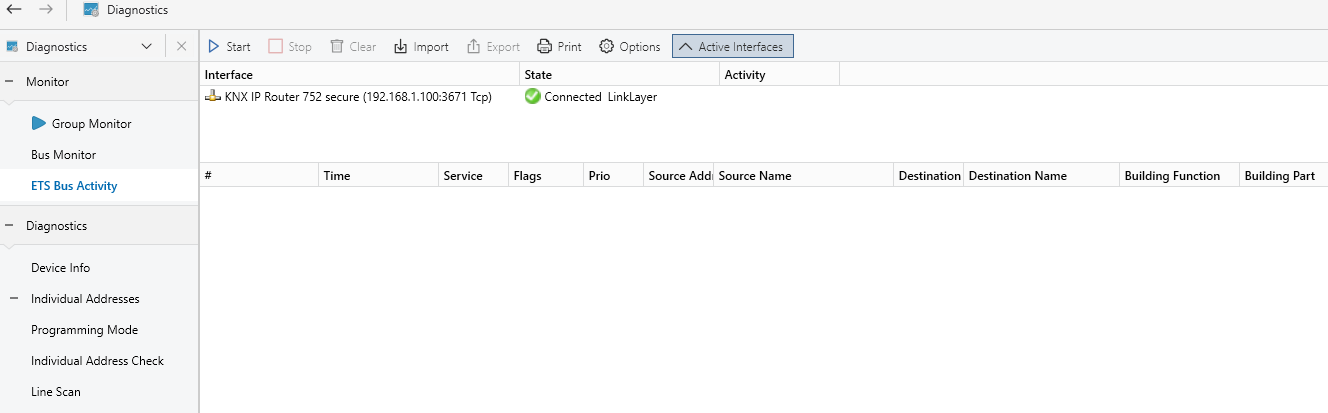

ETSバスアクティビティモニター

ETSバスアクティビティモニターは、設備へのコネクションを開きませんが、ETSによってコネクションが作成された場合は「リッスン」します。 そのようなコネクションが作成された場合、このモニターはそれに「アタッチ」され、このコネクションのトラフィックが表示されます。 そのようなコネクションが終了すると、ETS バス アクティビティ モニタはこのコネクションから取り外されます。

ETS Bus Activity Monitorは、複数の接続を持つときにどのような理由で接続が使用されているかを概観する方法です。 さらに、ETSバスアクティビティモニターは、すべてのインターフェイスを監視します。 直接IP接続とローカルUSB接続だけでなく、接続されていないインターフェイスもあります。

グループ・モニター

グループモニターは、グループテレグラム の記録と分析、およびコンピュータからグループアドレス値の読み取りまたは送信に必要です。 バスモニターとは逆に、グループモニターは、記録中、専用のバスアクセスを必要としません。 つまり、アクティブなグループモニターセッション中では、個別アドレスを確認することが可能ですし、ラインスキャンを実行したり、プログラミングモードのデバイスを検索したりできます。

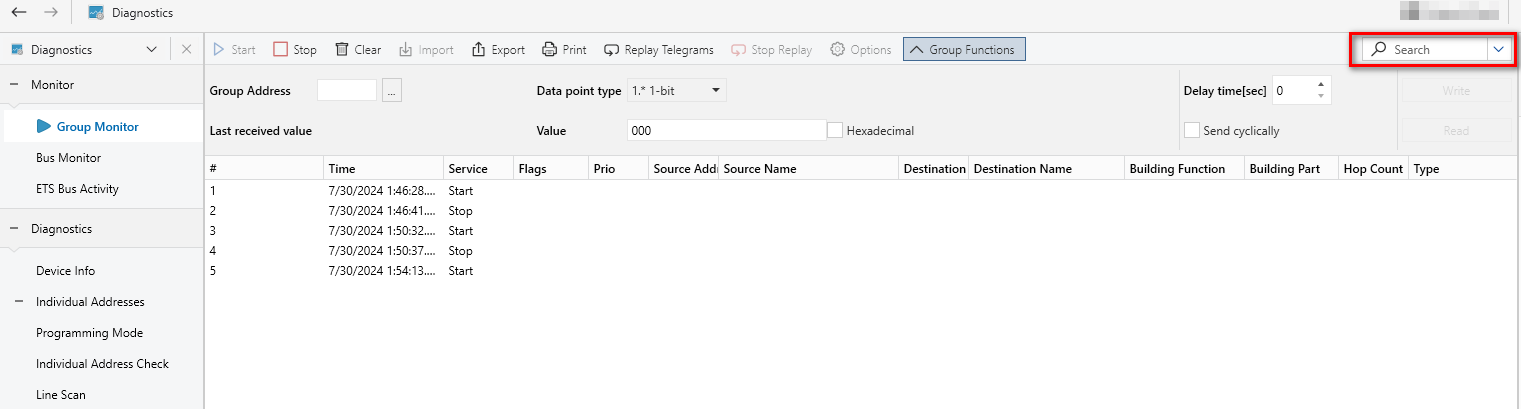

ETSモニターでは記録されたテレグラムに関する情報が一覧表示されます。 表示における列の幅や配置は変更することができます。 また、特定の情報を表示するにはフィルタリング検索を使用します。 画面右上から入力したフィルター条件に該当する情報のみをモニター画面に表示することができます。

メニューバー

ウィンドウ列

ステータスバー

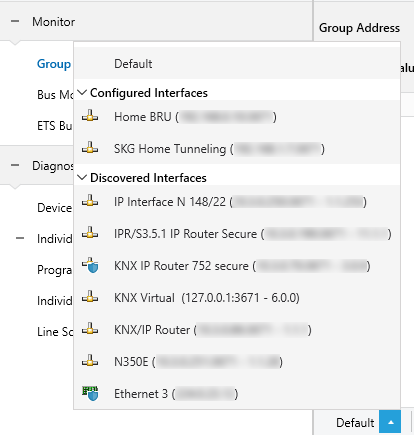

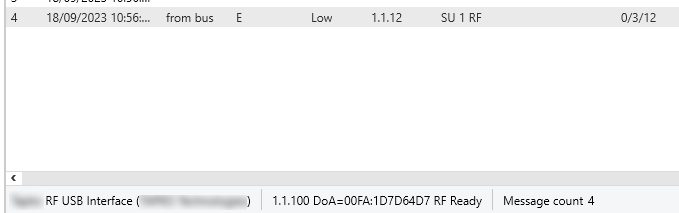

モニター・ステータス・バーはモニター・ウィンドウの下部にあり、'' ボタンをクリックし、表示されているインターフェイスの1つを選択することで、モニター・セッションのインターフェイスを明示的に選択することができます（1つも選択されていない場合、ETSは最も適したインターフェイスを選択します。 コネクションマネージャーを参照）

インターフェイスが選択され、モニターが開始されるとすぐに、以下のインターフェイス情報が表示される：

• デバイス名
• 個別アドレス
• IPアドレス（該当する場合）
• ドメインアドレス（該当する場合）
• RFモード（該当する場合）
• テレグラム記録数

サイドバー

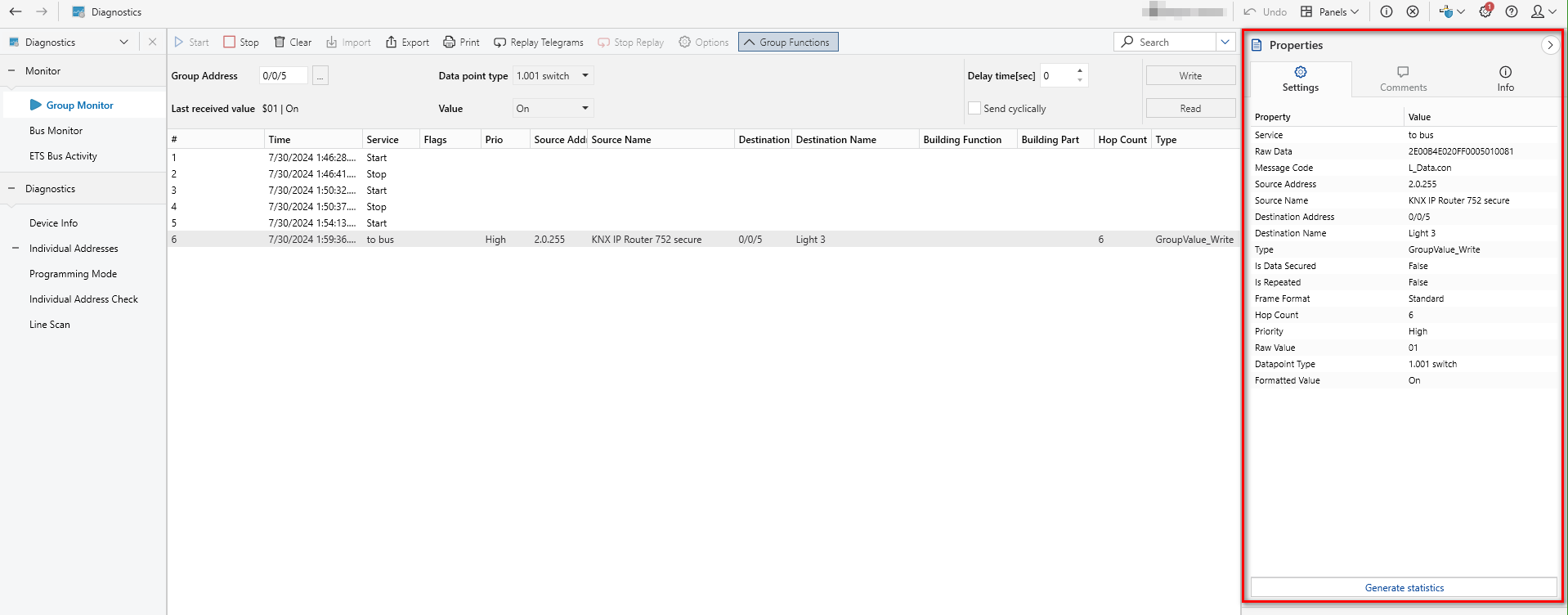

モニターで特定のテレグラムをマークすることで、ETSはテレグラム情報を拡張形式で表示します。 ここで「プロパティ」列をクリックすることにより、様々なプロパティをアルファベット順に表示することができます。

グループモニターとバスモニターのいずれを使用するかに応じて、以下の情報が表示されます。

情報

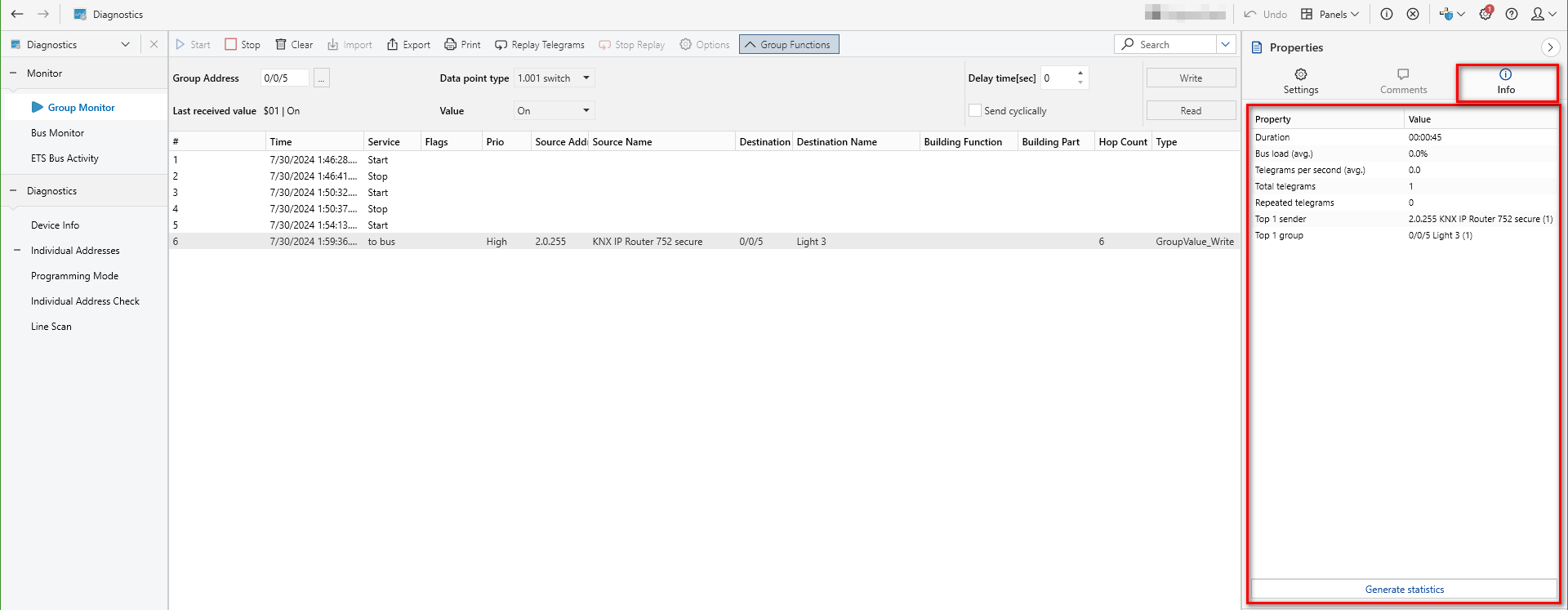

詳細なテレグラム情報はサイドバーのプロパティウィンドウの'情報' タブにあります。 次のプロパティが表示されます。

サイドバーの下部には '統計を生成' ボタンがあり、ETSユーザーが記録時間、プロジェクト統計、対応する送信者/受信者およびグループ通信統計(誰が送信し、誰がしていなかったのか?) などに関する統計情報を生成することができます。

• 別のインターフェイスが選択された場合や、モニターの起動/停止によっても統計はリセットされません。
• 統計は、モニター内の記録の内容がクリアされた場合にのみリセットされます。
